Radar 77 GHz de détection d’obstacles avec caméra – portée 20 m

Détection radar, visualisation caméra et alertes au conducteur sur un même système

Sur les chariots élévateurs, engins de chantier, véhicules industriels, matériels agricoles et autres engins professionnels, les angles morts et les manœuvres peuvent rendre difficile l’appréciation de la présence et de la distance d’un obstacle.

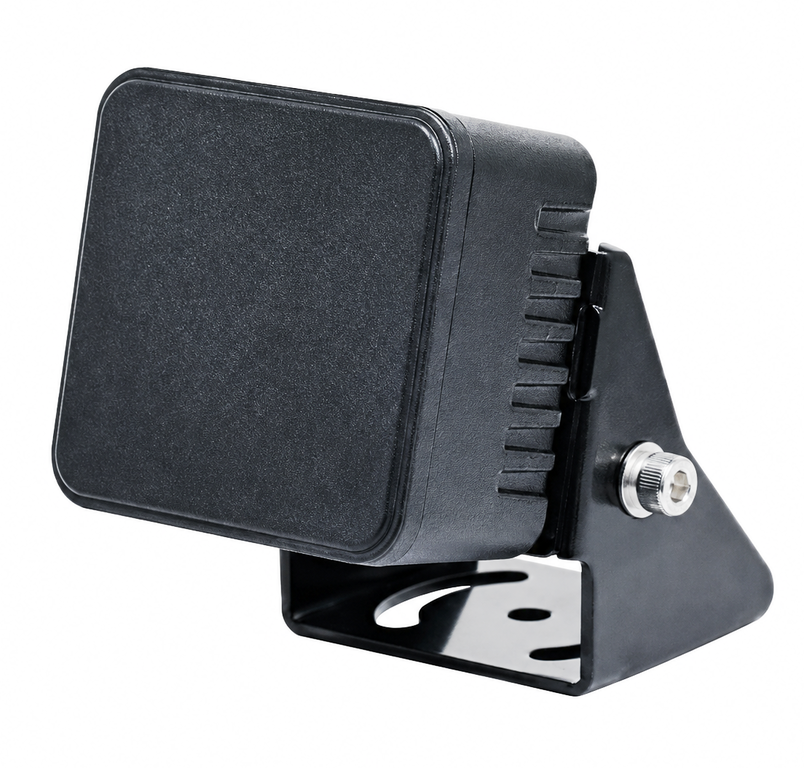

Le système GREEN POWER RMB-20 associe un radar à ondes millimétriques 76–77 GHz, une caméra AHD 1080p et un moniteur 7 pouces fourni en standard. Le radar surveille la zone définie jusqu’à 20 mètres et transmet au système des informations sur les obstacles détectés.

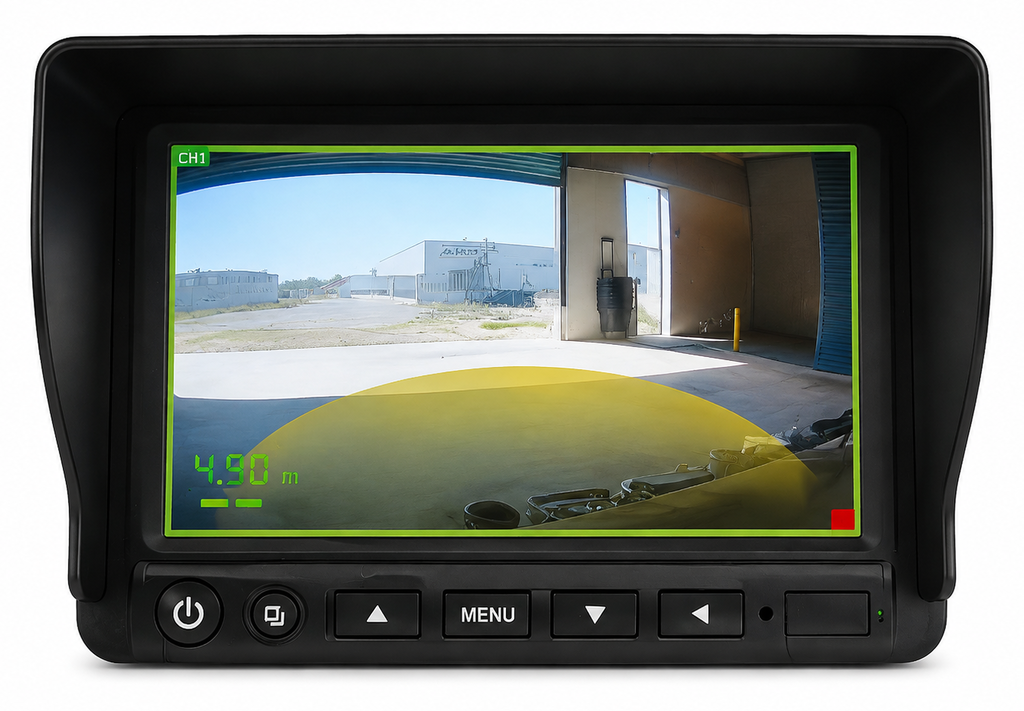

Le conducteur dispose ainsi de deux informations complémentaires : l’image de la zone surveillée par la caméra et les données de détection radar affichées au moniteur. Cette association apporte une aide supplémentaire lors des manœuvres et pour la surveillance des zones difficilement visibles depuis le poste de conduite.

Zones de détection paramétrables depuis le moniteur

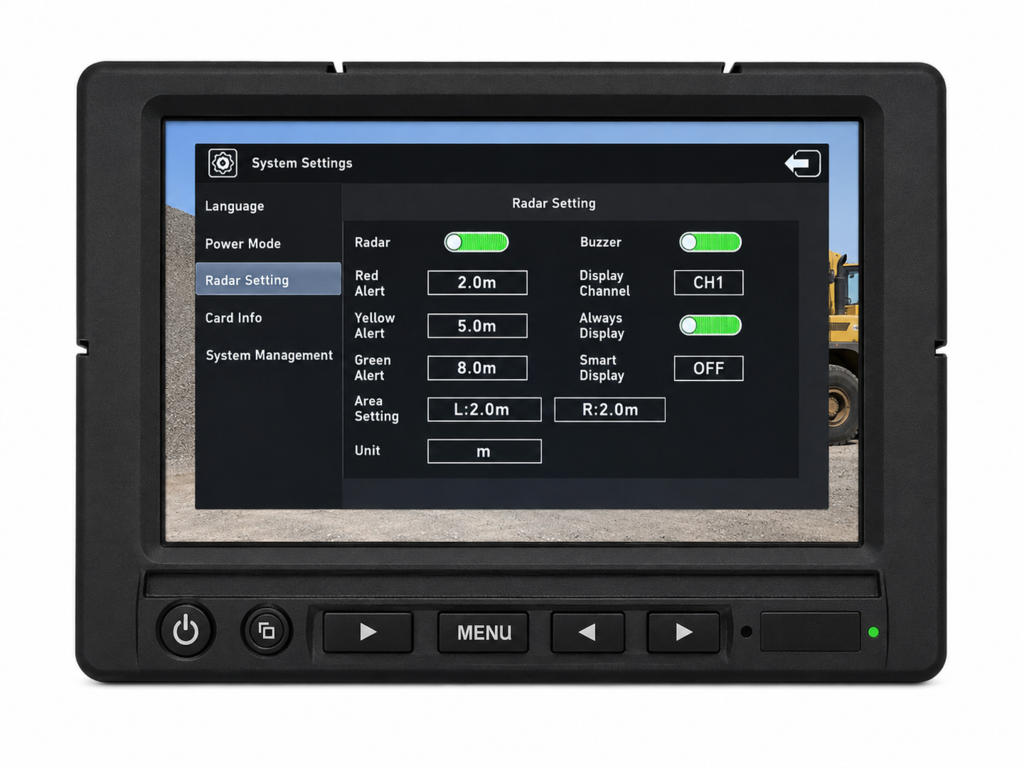

Les seuils d’alerte peuvent être adaptés directement depuis le moniteur afin de définir les différentes zones de surveillance selon le véhicule, l’environnement de travail et la distance recherchée.

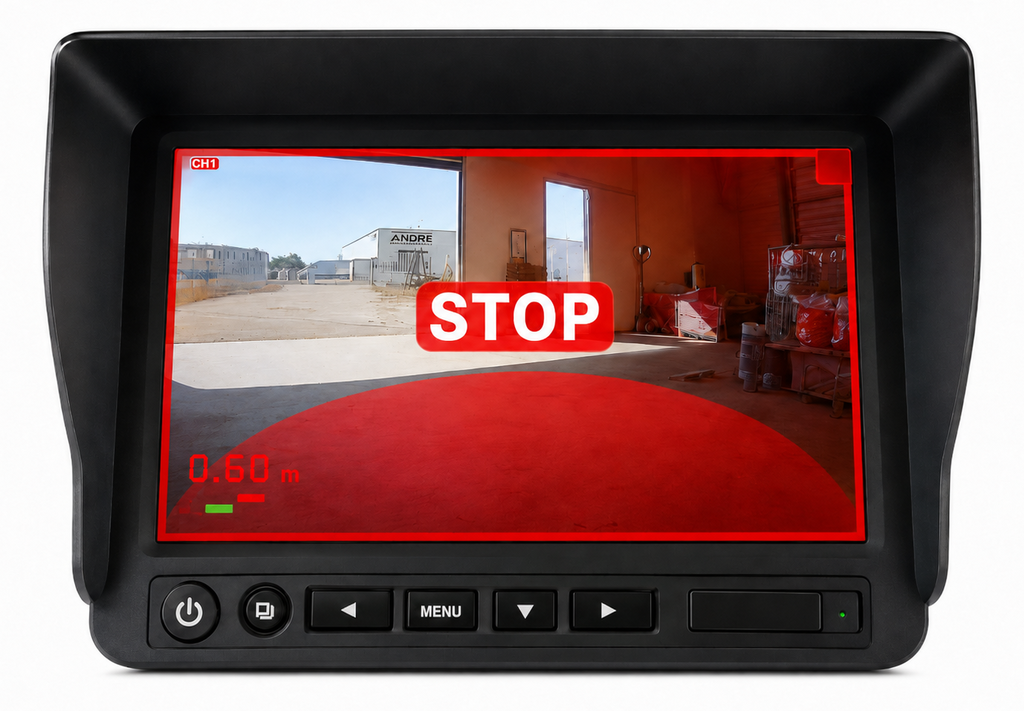

Les niveaux vert, jaune et rouge permettent au conducteur d’interpréter rapidement la proximité d’un obstacle détecté dans la zone radar.

Une détection adaptée aux environnements industriels difficile

Contrairement à une caméra qui dépend directement de la visibilité de la scène, le radar utilise les ondes millimétriques pour détecter les objets présents dans sa zone de surveillance.

Il peut ainsi compléter efficacement la vision caméra de jour comme de nuit et dans certaines conditions de visibilité dégradée, par exemple lorsque la poussière, l’obscurité ou les conditions de travail limitent la perception visuelle.

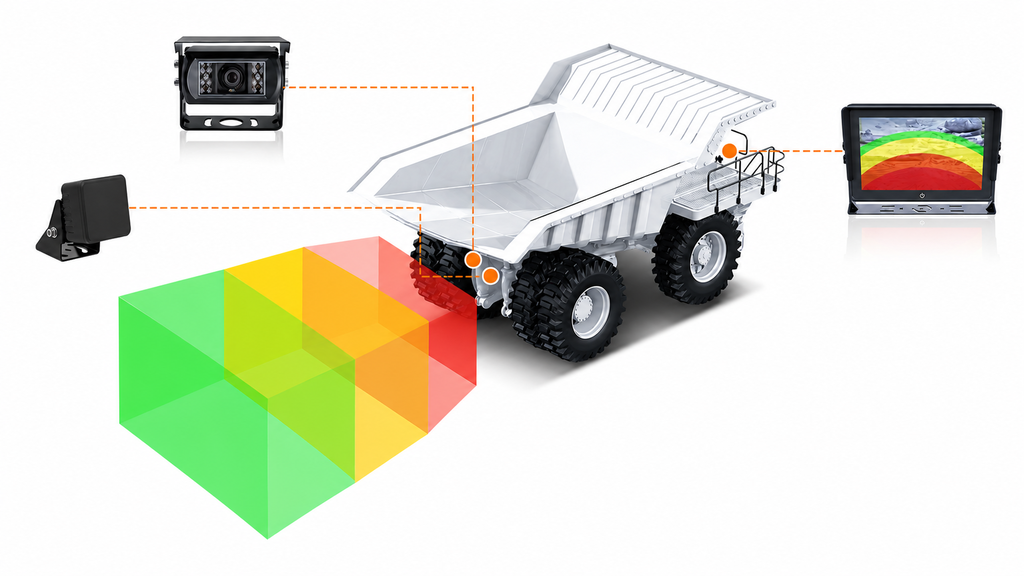

Les radars de proximité 77 GHz sont notamment utilisés sur les engins de chantier, matériels miniers, véhicules agricoles et autres machines présentant d’importants angles morts. Brigade positionne précisément cette technologie sur ces applications industrielles et sur la détection d’objets fixes ou mobiles.

Moniteur 7 pouces en configuration standard

La configuration standard GREEN POWER est fournie avec un moniteur couleur 7 pouces non tactile, une caméra AHD Full HD 1080p et le radar RMB-20.

Un moniteur tactile 10,1 pouces peut être proposé sur demande pour les applications nécessitant une interface ou des fonctions complémentaires.

Points clés

• Radar à ondes millimétriques 76–77 GHz
• Portée de détection jusqu’à 20 m
• Caméra AHD Full HD 1080p
• Moniteur 7 pouces fourni en standard
• Zones d’alerte verte, jaune et rouge paramétrables depuis le moniteur
• Détection d’obstacles fixes et mobiles
• Informations de distance et de position transmises au système
• Technologie adaptée aux véhicules et engins professionnels
• Moniteur tactile 10,1" disponible sur demande
• Version distincte RMB-40 jusqu’à 40 m disponible pour les applications nécessitant une portée supérieure
