Système de détection d’obstacles à ultrasons avec caméra et moniteur Détecteur d'obstacles par ultrasons

Voir la zone surveillée et connaître la distance des obstacles sur le même écran

Lors des manœuvres avec un chariot élévateur, un engin de manutention ou un véhicule professionnel, la caméra permet au conducteur de visualiser la zone située derrière le véhicule, mais certains obstacles peuvent rester difficiles à apprécier précisément en distance.

Le système SVU-774MA-RU4 associe une caméra de recul AHD, un moniteur 7 pouces et quatre capteurs à ultrasons. L’image de la caméra et les informations issues des capteurs sont réunies sur le même écran afin de permettre au conducteur de visualiser l’environnement tout en connaissant la position et la distance des obstacles détectés.

Cette combinaison apporte ainsi deux informations complémentaires : la vision par caméra et la mesure de proximité par ultrasons.

Caméra de recul et détection ultrasonique réunies sur le même écran

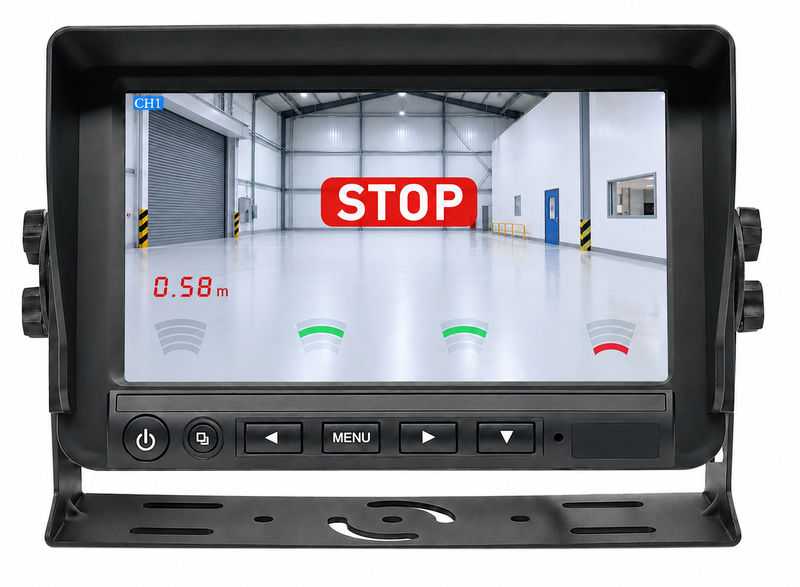

Les quatre capteurs surveillent la zone située à proximité du véhicule sur une plage de 0,3 à 5 mètres. Lorsqu’un obstacle est détecté, sa position et sa distance sont indiquées en temps réel au moniteur.

Le système associe cette information visuelle à une alerte sonore, afin d’attirer l’attention du conducteur lorsque la distance avec l’obstacle diminue.

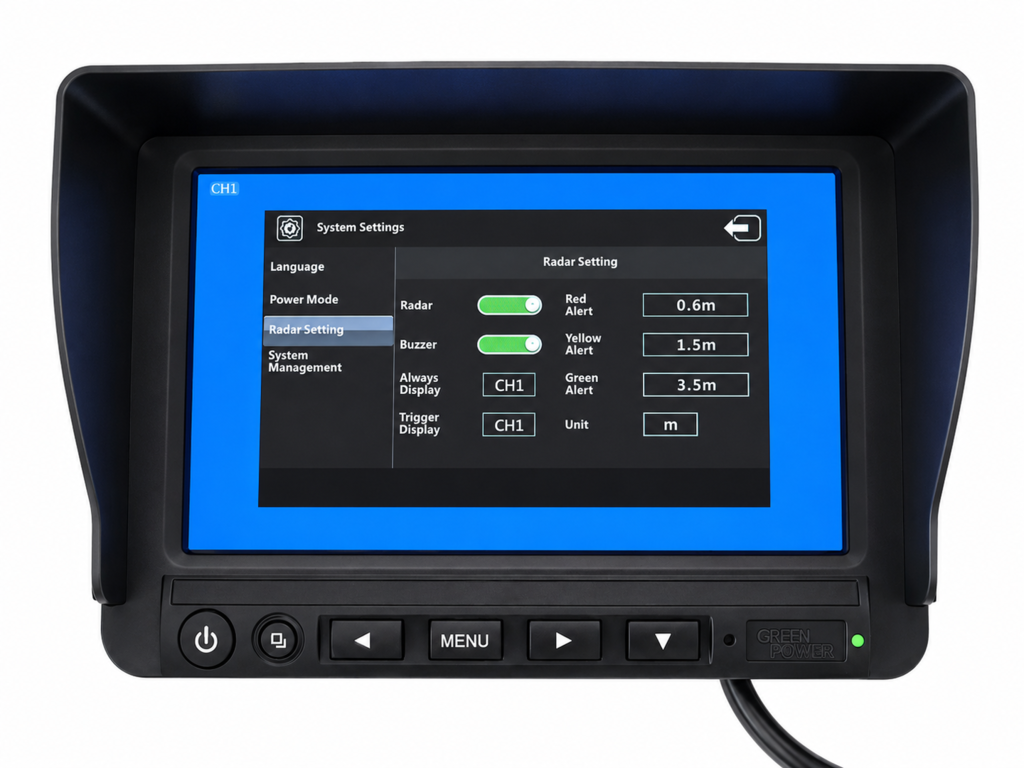

Trois zones d’alerte peuvent être paramétrées selon l’application et l’environnement d’utilisation.

Un système tout-en-un sans boîtier ultrasonique supplémentaire

L’une des particularités du SVU-774MA-RU4 est l’intégration du processeur de traitement ultrasonique directement dans le moniteur.

La caméra, les capteurs à ultrasons et les informations de détection sont ainsi réunis dans une même architecture, sans boîtier de commande ultrasonique supplémentaire.

Une aide particulièrement adaptée aux manœuvres

Le système est particulièrement intéressant pour les véhicules et engins travaillant dans des zones de circulation étroites, entrepôts, quais, ateliers, sites industriels ou zones de chargement, lorsque le conducteur doit à la fois surveiller son environnement et apprécier la proximité d’un obstacle.

Il peut notamment équiper des chariots élévateurs, engins de manutention, véhicules industriels, matériels agricoles, engins de travaux publics et autres véhicules professionnels.

Points clés

• Caméra de recul AHD + moniteur filaire 7 pouces
• 4 capteurs à ultrasons
• Plage de détection : 0,3 à 5 m
• Angle de détection : 120° horizontal × 60° vertical
• Précision de détection : 0,1 m
• Temps de réaction : 100 à 150 ms
• Affichage en temps réel de la position et de la distance mesurées par chaque capteur
• Alerte visuelle et sonore
• 3 zones d’alerte paramétrables
• Processeur ultrasonique directement intégré au moniteur
• Configurations 6 ou 8 capteurs disponibles sur demande

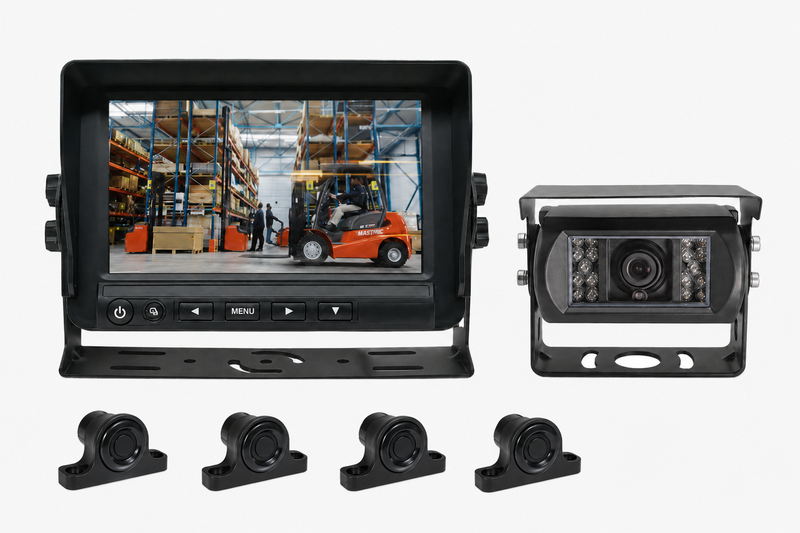

Contenu du système SVU-774MA-RU4 :

1 moniteur filaire 7" AHD – 11 à 32 Vcc
1 caméra filaire AHD SVU-C840A
4 capteurs à ultrasons
1 câble rallonge
