Caméra thermique embarquée pour véhicules industriels et engins professionnels

Sur les engins de chantier, machines agricoles, poids lourds et autres véhicules professionnels, certaines situations peuvent fortement limiter la visibilité de l’opérateur : travail de nuit, absence d’éclairage, phares éblouissants, poussière, brume ou fumée. Dans ces conditions, une caméra vidéo conventionnelle peut atteindre ses limites.

La caméra thermique embarquée forme son image à partir du rayonnement infrarouge émis par les objets et les personnes, et non à partir de la lumière visible. Elle peut ainsi restituer une image de l’environnement même dans l’obscurité complète, sans nécessiter de phare ni d’éclairage infrarouge complémentaire.

Cette technologie permet notamment de faire apparaître les contrastes thermiques entre les personnes, les véhicules, les équipements et leur environnement. Elle constitue ainsi une aide à la perception particulièrement intéressante pour les opérations réalisées de nuit ou lorsque les conditions de visibilité sont dégradées.

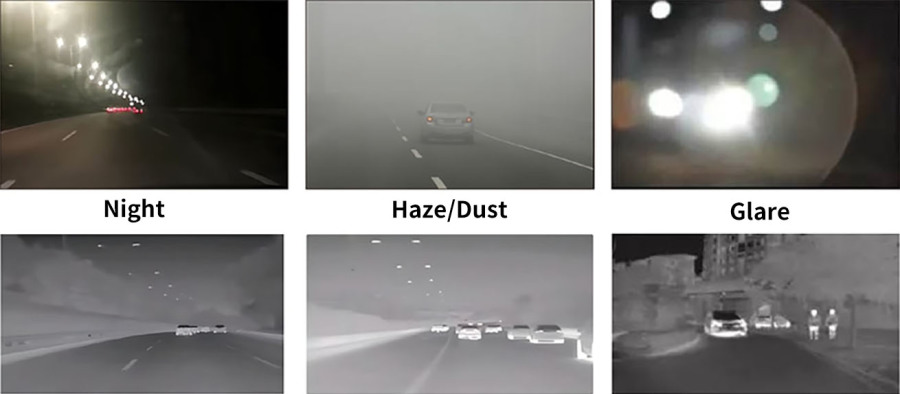

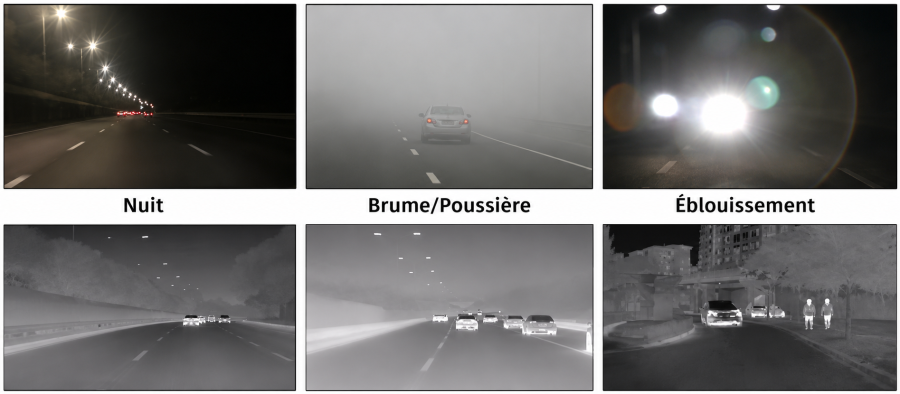

Contrairement à une caméra classique, l’image thermique est beaucoup moins dépendante des variations de lumière visible. Les phares, les zones très sombres ou certains phénomènes d’éblouissement influencent donc moins la formation de l’image. La technologie thermique peut également conserver un intérêt dans certaines conditions de brume, fumée ou poussière, avec des performances qui restent dépendantes de leur densité, de la distance et de l’environnement.

La caméra utilise un détecteur thermique non refroidi VOx de 256 × 192 pixels, avec une fréquence d’image de 25 images par seconde. Deux objectifs sont disponibles afin d’adapter la caméra à l’application : une version 3,6 mm offrant un champ de vision relativement large de 49° × 37°, et une version 10 mm offrant un champ plus étroit de 18° × 13° pour l’observation à plus longue distance.

La version 3,6 mm convient particulièrement aux applications nécessitant une vision relativement large autour d’un engin ou devant un véhicule. L’objectif 10 mm est davantage adapté aux environnements où l’opérateur doit repérer une signature thermique à plus grande distance, par exemple sur des pistes, carrières, sites industriels ou zones de travail dégagées.

Dans les conditions de référence indiquées pour le produit, la version 3,6 mm permet une détection thermique annoncée jusqu’à environ 85 m pour une personne et 125 m pour un véhicule. Avec l’objectif 10 mm, ces distances peuvent atteindre environ 250 m pour une personne et 320 m pour un véhicule. Ces valeurs correspondent à une détection thermique, c’est-à-dire au repérage d’une présence ou d’une signature thermique, et non à une identification visuelle précise.

Cette caméra est particulièrement adaptée aux engins de chantier, matériels agricoles, poids lourds, véhicules industriels, équipements de carrière ou de mine et autres véhicules professionnels travaillant de nuit ou dans des environnements à visibilité réduite.

Elle constitue une aide à la vision et à la perception de l’environnement. Elle ne remplace ni la vigilance de l’opérateur ni les autres dispositifs et procédures de sécurité applicables.

À quoi sert une caméra thermique embarquée ?

Travail de nuit ou dans l’obscurité
La caméra thermique ne dépend pas de la lumière visible et peut donc fournir une image même en l’absence d’éclairage.

Engins de chantier, carrières et mines
Elle peut compléter la perception du conducteur dans les zones sombres, poussiéreuses ou faiblement éclairées.

Machines agricoles
Elle apporte une vision complémentaire lors des travaux nocturnes ou dans des environnements où poussière et faible luminosité réduisent la visibilité.

Poids lourds et véhicules industriels
Elle peut compléter la vision frontale ou périphérique lors des déplacements nocturnes ou dans certaines conditions de visibilité dégradée.

Observation à distance
Le choix entre les objectifs 3,6 mm et 10 mm permet de privilégier soit un champ de vision plus large, soit une capacité de détection thermique à plus longue distance.

Caractéristiques techniques

• Type : caméra thermique filaire embarquée
• Technologie du détecteur : oxyde de vanadium (VOx), non refroidi
• Résolution thermique native : 256 × 192 pixels
• Pas de pixel : 12 µm
• Bande spectrale : 8 à 14 µm
• Fréquence d’image : 25 images/s
• Sensibilité thermique NETD : ≤ 50 mK à F/1.0, 300 K
• Sortie vidéo : AHD
• Résolution de sortie vidéo : 720p ou 1080p selon configuration
• Mode d’affichage thermique : White Hot
• Objectif 3,6 mm : F/1.0 — champ de vision 49° × 37°
• Objectif 10 mm : F/1.0 — champ de vision 18° × 13°
• Correction d’image : automatique par obturateur
• Amélioration des détails : oui
• Réduction du bruit : oui
• Correction des pixels défectueux : oui
• Dégivrage de la fenêtre optique : automatique, activation sous 2 °C et désactivation au-dessus de 7 °C
• Alimentation : 12 Vcc
• Consommation : < 1,5 W chauffage désactivé / < 3,5 W chauffage activé

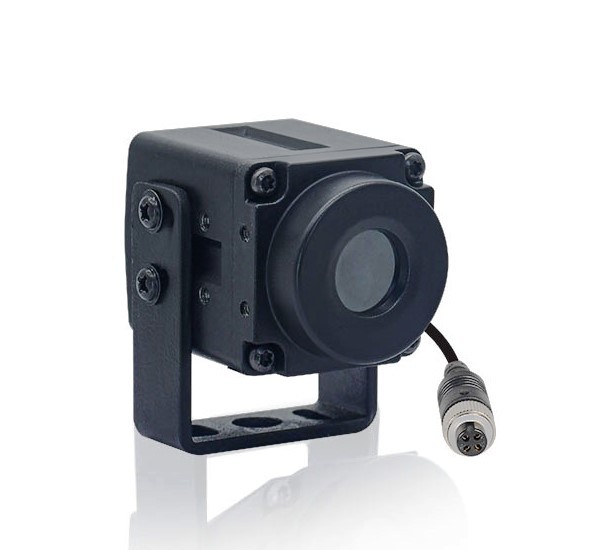

• Connectique : 4 PIN femelle
• Indice de protection : IP67
• Résistance aux vibrations : 5 G
• Température de fonctionnement : -30 °C à +70 °C
• Température de stockage : -40 °C à +80 °C

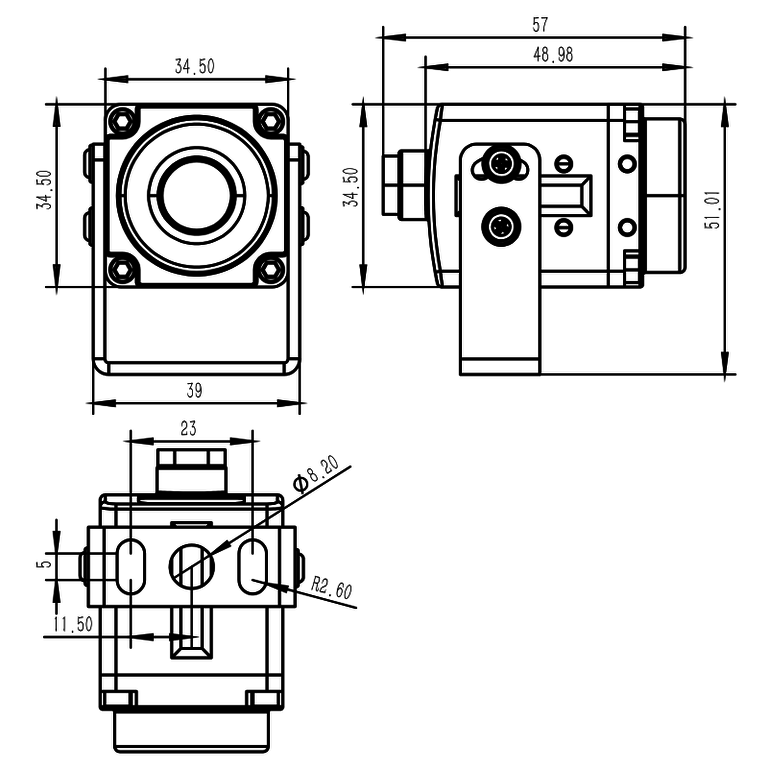

• Dimensions : 34 × 34 × 49 mm
• Compatibilité : à utiliser avec un moniteur ou système vidéo compatible — nous consulter
• Disponibilité : sur commande uniquement
