Caméra sans fil Full HD avec zoom optique 20x pour grues et engins de levage

Sur une grue ou un équipement de levage, le crochet, la charge et la zone de dépose peuvent se trouver à une distance importante du poste de conduite ou être partiellement masqués par un bâtiment, une structure ou le matériel lui-même.

Cette caméra sans fil pour grue permet à l’opérateur d’observer plus précisément une opération de levage depuis son poste de conduite. Son zoom optique 20x facilite le passage d’une vue générale de la zone de travail à une vue rapprochée du crochet, de la charge ou du point de dépose, sans reposer uniquement sur un agrandissement numérique de l’image.

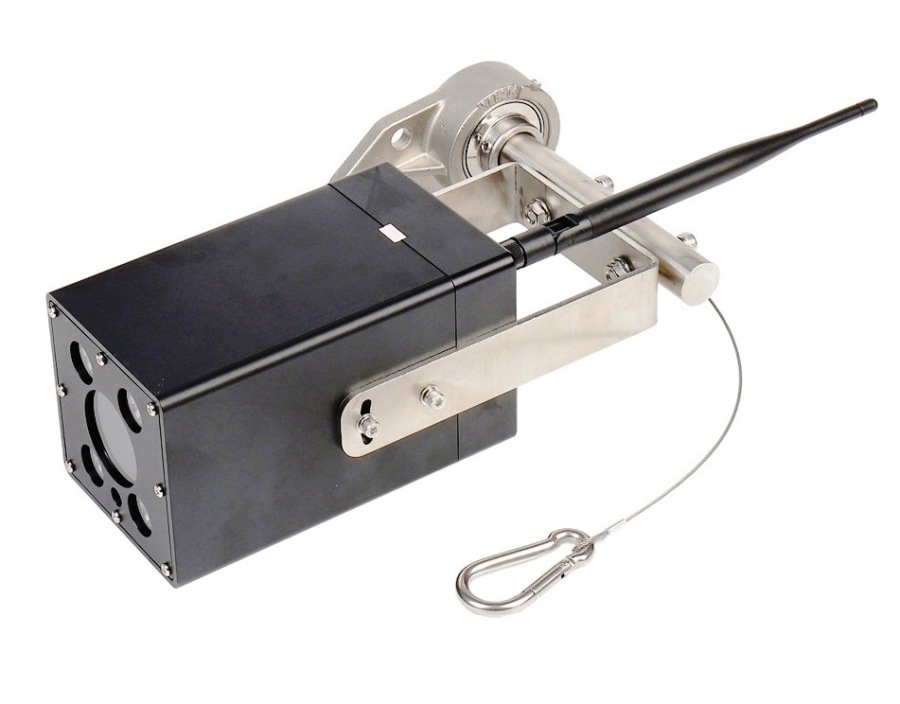

La caméra est proposée au sein d’un système caméra-moniteur complet, comprenant notamment le moniteur de cabine, une alimentation portable pour la caméra, un support amorti et un câble de sécurité anti-chute. Une pédale de commande du zoom est disponible en option.

La caméra Full HD offre une résolution de 1920 × 1080 pixels. Sa focale variable de 5,35 à 96,3 mm permet d’adapter le cadrage à la distance et à la taille de la zone observée.

L’angle horizontal passe d’environ 64,1° en position grand-angle à 3,6° au niveau maximal du zoom. L’opérateur peut ainsi conserver une vue relativement large de la zone de travail, puis effectuer un grossissement optique pour examiner plus précisément le crochet, les élingues, la charge ou son emplacement de dépose.

La mise au point automatique accompagne les changements de zoom. La distance d’observation indicative annoncée s’étend de 5 à 200 mètres, selon les dimensions de la cible, les conditions de visibilité et l’installation de la caméra.

La transmission vidéo numérique en 2,4 GHz évite le passage d’un câble vidéo entre la caméra et la cabine. Cette configuration est particulièrement intéressante sur les équipements comportant une flèche télescopique, un chariot mobile ou des éléments en rotation.

La portée d’émission annoncée pour la caméra peut atteindre 200 mètres en champ libre. Cette valeur ne constitue toutefois pas une portée garantie pour le système complet. La distance réellement utilisable dépend notamment du moniteur-récepteur, de la structure métallique de la grue, des obstacles, de la position des antennes et de l’environnement radio.

Pour les travaux réalisés en faible luminosité, la caméra intègre quatre LED infrarouges et une commutation automatique jour/nuit. La portée infrarouge annoncée peut atteindre 50 mètres, avec une image en couleur le jour et en noir et blanc lorsque le mode infrarouge est actif.

Son boîtier en aluminium, son indice de protection IP69K, sa résistance annoncée aux vibrations de 5 G et son support amorti sont adaptés aux contraintes rencontrées sur les matériels de levage et les engins professionnels.

Cette caméra de levage avec zoom peut être utilisée sur différentes familles de grues et de matériels, sous réserve d’une fixation, d’une alimentation et d’une transmission radio adaptées :

• Grues mobiles télescopiques : observation du crochet, de la charge et de la zone de travail depuis la cabine
• Grues à tour : suivi des opérations réalisées au sol, derrière un bâtiment ou hors du champ de vision direct du grutier
• Grues à tour Flat-Top : surveillance de la charge depuis une caméra positionnée sur le chariot ou sur un emplacement approprié
• Grues à flèche relevable : visualisation des opérations de levage à différentes hauteurs et portées
• Grues sur chenilles : contrôle du crochet et de la charge lors des opérations réalisées avec une flèche longue ou en treillis
• Grues auxiliaires sur camion : observation d’une charge masquée par le véhicule, un bâtiment ou un obstacle
• Grues portuaires : suivi d’une charge, d’un crochet ou d’une zone de chargement éloignée
• Grues à portique et portiques de manutention : surveillance des opérations de prise, de déplacement et de dépose
• Ponts roulants industriels : observation du crochet et de la charge lorsque l’opérateur est éloigné ou gêné par des machines, des structures ou des marchandises stockées
• Équipements de manutention de conteneurs : visualisation d’une zone de prise ou de dépose située en hauteur ou à distance
• Chariots télescopiques de grande hauteur : contrôle d’une charge ou d’un accessoire lorsque celui-ci devient difficile à voir depuis la cabine
• Autres engins à bras ou flèche de grande portée : applications nécessitant l’observation précise d’une zone de travail éloignée

La pertinence de la caméra doit être étudiée pour chaque équipement. Ce système est principalement destiné à la visualisation à distance d’un crochet, d’une charge ou d’une zone de levage. Il ne remplace pas une caméra grand-angle pour la marche arrière, une vision panoramique autour de l’engin ou un dispositif de détection de personnes.

Le système fourni réunit les principaux éléments nécessaires à la captation, à la transmission et à la visualisation des images :

• Caméra sans fil : caméra Full HD 1080p équipée d’un zoom optique 20x et d’un autofocus
• Moniteur de cabine : écran 7 pouces avec récepteur numérique sans fil intégré
• Alimentation portable : module rechargeable destiné à alimenter la caméra lorsque son raccordement direct est difficile
• Support de caméra : support amorti conçu pour limiter les mouvements liés aux vibrations ou au vent
• Sécurisation de la caméra : câble anti-chute en acier inoxydable
• Commande du zoom : pilotage depuis le système de commande compatible
• Pédale de commande : disponible en option pour régler le zoom tout en conservant les mains libres

La composition exacte, les câbles, le chargeur et les éventuels accessoires de fixation doivent être confirmés lors de la commande en fonction de l’équipement à équiper.

• Type : caméra numérique sans fil Full HD avec zoom optique
• Définition : Full HD 1080p
• Résolution : 1920 × 1080 pixels
• Capteur : CMOS couleur 1/2,8"
• Transmission vidéo : numérique sans fil 2,4 GHz
• Puissance d’émission : 18 dBm
• Portée d’émission annoncée : jusqu’à 200 m en champ libre
• Zoom : zoom optique 20x
• Focale : 5,35 à 96,3 mm
• Ouverture : F1.6 à F3.5
• Angle de vue horizontal : 64,1° à 3,6° selon le niveau de zoom
• Distance d’observation indicative : 5 à 200 m
• Vitesse du zoom : environ 3 secondes du grand-angle au téléobjectif
• Mise au point : autofocus
• Stabilisation de l’image : numérique
• Mode jour/nuit : commutation automatique IR-CUT
• Vision nocturne : 4 LED infrarouges haute puissance
• Portée infrarouge annoncée : jusqu’à 50 m
• Indice de protection : IP69K
• Boîtier : alliage d’aluminium
• Support : support vertical amorti en acier inoxydable
• Sécurisation : câble anti-chute en acier inoxydable
• Résistance annoncée aux vibrations : 5 G
• Alimentation de la caméra : 12 à 24 Vcc ou module d’alimentation portable fourni
• Température de fonctionnement : -20 °C à +60 °C
• Température de stockage : -30 °C à +70 °C
• Dimensions de la caméra : 220 × 90 × 90 mm
• Commande au pied : disponible en option
